8 - Fazendo um mapa

Para ser efetivo, é importante incluir elementos que contribuam à organização, claridade e precisão da informação que se quer passar com um mapa. O ArcView GIS 3.1 tem várias características novas que ajudarão a melhorar a qualidade visual dos mapas. A maioria dos mapas não comunicariam nada sem uma legenda. Uma legenda é um símbolo chave para interpretar a informação em um mapa. Neste tópico, será apresentado uma nova ferramenta para ajudar a melhorar o visual de uma legendas. Mapas não precisam conter só características geográficas e uma legenda, mas vários outros elementos como por exemplo: uma seta de orientação norte, uma barra de escala gráfica, o logotipo da companhia, um relatório em forma de lista ou tabela de dados, informação sobre a fonte dos dados. Para ajudar a organizar estes componentes e manter seu mapa com um visual limpo e inteligível, pode-se adicionar linhas especiais de contorno, chamadas neatlines, para agrupar estas informações de seus mapas. Para situar melhor geográficamente as informações que se está exibindo, pode-se usar grades de medida ou de latitude e longitude (graticules and mesured grids) nos mapas.

8.1 - Criando uma legenda

Uma legenda é a área de referência em um mapa que lista e explica as cores, símbolos, padrões de linha, matizações, e anotação usadas no mapa. Por ser a legenda um componente tão importante de um mapa, o ArcView GIS 3.1 tem uma nova Extensão com um conjunto de Ferramenta para manipulação de Legendas.

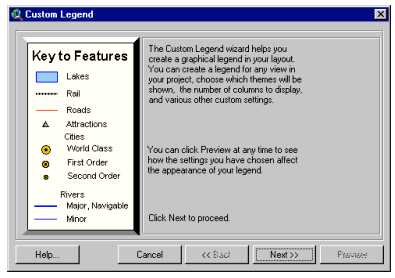

Quando se carrega a extensão, um novo ícone aparecerá em sua barra de ferramentas na janela Layout, a Custom Legend . Ao clicar no respectivo ícone, e depois sobre o local de seu layout em que se deseja adicionar uma legenda, aparecerá a respectiva janela como mostrada abaixo:

Para a criação de uma legenda para qualquer vista de um projeto, primeiro se escolhe quais temas serão mostrados, e quantas colunas serão usadas para exibir os símbolos e etiquetas. Pode-se também mudar o título da legenda, escolher o tipo de borda da legenda, e o design de como são representados os seus símbolos desta.

Para visualização do resultado clique no botão de Preview. Para mudanças , clique no botão Remove. A legenda é removida do layout. Faça suas mudanças e clique Preview novamente. Quando se estiver satisfeito com a legenda, clique Finish para adicionar a legenda permanentemente para o mapa.

8.2 - Criando linhas de contorno (Neatlines)

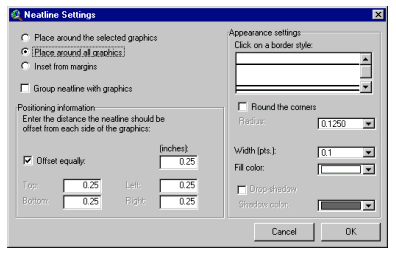

Quando um mapa contém muitos elementos, sua integibilidade pode depender em quão bem seus componentes são organizados. Usando as neatlines, pode-se melhorar a qualidade visual de um mapa. O ArcView GIS 3.1 tem uma nova opção no menu de Layout para adicionar neatlines ao mapa. Neatlines são linhas de contorno, um elemento decorativo que pode ser usado para distinguir a extensão do mapa e os elementos que este contém. Elas normalmente consistem em uma única linha ou linhas paralelas que podem ser de estilos e espessura diferentes. Usando a janela de propriedades de Neatline pode-se especificar suas características visuais.

O programa permite escolher se o neatline deve ser inserido ao redor de todos os gráficos, apenas dos gráficos selecionados, ou no interior das margens de uma página. Outras opções incluem especificar a largura das linhas e sua distância da margem do papel ou de um elemento do layout. Como uma alternativa ao botão de Neatline, pode-se criar interativamente linhas de contorno com as ferramentas de desenho da barra de ferramenta da interface de Layout. Quando for criar um layouts, pense nas linhas de contorno como um elemento visual que não deve interferir com a informação se quer mostrar .

8.3 - Criando grades de medida e linhas de latitude - longitude

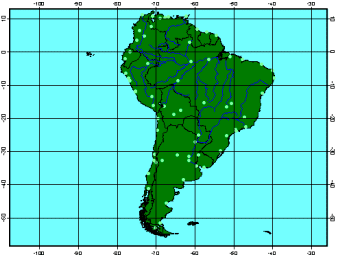

Normalmente um mapa mostra informações sobre localização geográficas ao longo das margens. Freqüentemente esta informação é representada usando uma grade de linhas sobre o próprio mapa. Esta informação provê uma referência geográfica para a área exibida no. Quando estas linhas representam latitude e longitude, esta grade é chamada de Graticule, e quando as linhas representam uma distância linear, Mesured grids. O ArcView GIS 3.1 tem uma extensão nova, chamada Graticules and Mesured Grids. para lhe ajudar a adicionar estes elementos aos seus mapas.

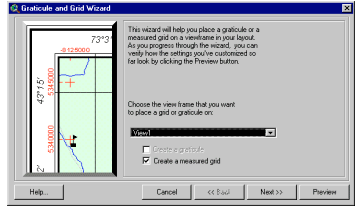

Quando se carrega a extensão Graticules and Mesured Grids, o botão Graticules and Grids é adicionado à barra de ferramenta do Layout. Para acesso deve-se ter pelo menos uma vista aberta. Clicando nele, abre-se a janela do tutorial que o deixa definir se será adicionada Graticules ou Grids, ou então Graticules e Grids.
