4 - Formatos lidos pelo ArcView
O ArcView GIS pode ler informações que se encontram em vários formatos: coverages (formato nativo do software ARC/INFO), shapefiles (formato nativo do ArcView), tabelas dBASE, text files ou desenhos CAD ( para acesso a desenhos CAD, é necessária a instalação da extensão CAD reader).
4.1 - ARC/INFO coverage
O software ArcInfo guarda as entidades e seus atributos num formato próprio denominado coverage. Um coverage pode representar um tema no ArcView. Alguns ARC/INFO coverages contêm mais de um tipo de entidade, exigindo sua separação em temas individualizados para ser lido pelo ArcView.

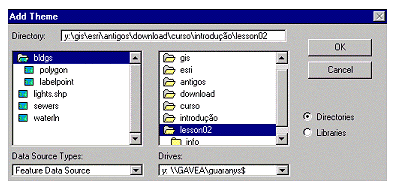

O exemplo abaixo, de bldgs coverage, contém um arquivo com informações de entidades pontuais (label point) e um arquivo com informações de entidades poligonais (polygon):

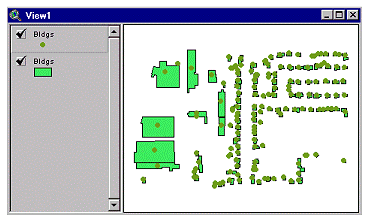

Para utilização destas informações no ArcView, cada um desses arquivos tem de se tornar um tema independente, como mostra o quadro abaixo:
4.2 - ArcView shapefile

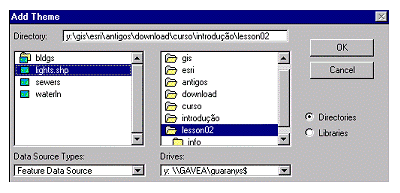

Shapefile é o formato nativo do ArcView para representação de entidades e seus atributos. Somente neste formato o programa permite que sejam feitas edições como mover, adicionar, apagar ou alterar atributos de uma entidade. Cada shape ou tema vem acompanhado de uma extensão sph, como mostra o quadro abaixo:
4.3 - CAD reader

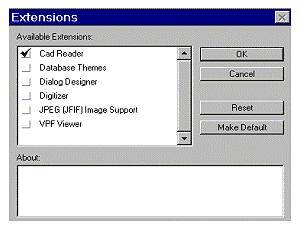

Os arquivos produzidos por softwares do tipo Cad podem ser abertos pelo ArcView desde que o usuário, com a janela de manipulação de projetos ativada, por meio do comando File do menu principal, na opção Extensions, ative a extensão denominada CAD reader, como mostra o quadro abaixo:

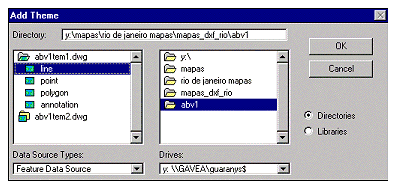

Como no caso descrito para os arquivos tipo ARC/INFO covarege, os arquivos CAD com extensão DXF ou DWG podem ser compostos por vários níveis. O ideal é que se abra cada um como um nível independente.

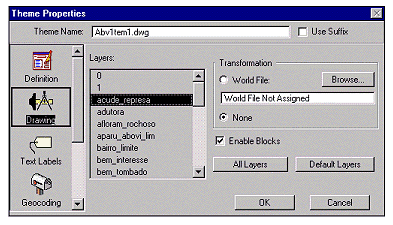

Um único arquivo CAD também pode ser composto de várias camadas . Quando se abre este arquivo, pode-se escolher que camadas serão visíveis num tema por intermédio do comando Theme Properties, como mostra o exemplo a seguir:
Os arquivos CAD, para serem editados pelo ArcView, necessitam conversão para o formato shape. Isto deve ser feito individualmente por camada, o que permitirá utilizar todo o potencial do programa. No exemplo acima, deve-se abrir apenas a camada açude _represa e, em seguida, convertê-la para shape. O programa criará um novo arquivo, que deverá ser armazenado e nomeado em um diretório definido pelo usuário.
4.4 - Imagem
No ArcView , os dados que contêm informações espaciais que formam cada tema podem pertencer a duas grandes categorias: informações sobre entidades, como as descritas acima, e informações na forma de imagens (sensoriamento remoto).
O ArcView pode ler diferentes tipos de formato de imagem. Um tema imagem não possui uma tabela de atributos, mas é possível sua manipulação por meio do Image Legend Editor .

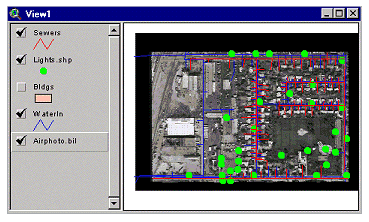

O ArcView suporta os seguintes formatos de imagem: TIFF, TIFF/LZW, ERDAS, BSQ, BIL, BIP, RLC e Sun rasterfiles. As imagens podem incluir imagem de satélite, fotografia aérea ou dados scaneados, normalmente usados com fundo ou base dos mapas, como mostra o exemplo :
